Универсальная сборка печатных плат
Мы предлагаем комплексные решения для печатных плат, объединяющие все основные процессы от создания прототипа до массового производства. Эта интегрированная модель упрощает координацию, повышает эффективность, сокращает сроки изготовления и обеспечивает стабильное качество на протяжении всего производственного цикла.
| Предметы | Подробности |
| Количество слоев | 1-50 слоев |
| Базовые материалы | FR-4, CEM-1, CEM-3, С высоким содержанием TG, FR4 без галогенов, FR-1, FR-2, Алюминиевый, rigid-flex |
| Толщина доски | Жесткость: 0,2 мм-7 мм; Толщина: 0,01 мм-0,25 мм |
| Допуск по толщине доски | ±10% |
| Толщина бондаря | 0,5-4 унции |
| Максимальный размер доски | 500мм*500мм |
| Минимальный диаметр просверленного отверстия | 0,2 мм |
| Допуск на уменьшение размера отверстий | PTH: ±0,075мм, NTPH: ±0,05мм |
| Отделка поверхности | HASL не содержит свинца, химическое олово, химическое золото (ENIG), иммерсионное золото, иммерсионное серебро, OSP |
| Цвет маски для припоя | Зеленый, черный, белый, Красный, синий, желтый и т.д. |
| Контроль полного сопротивления | Да, с допуском ±10% |
| Глухие и погребенные переходы | Да |
| Золотой палец | Да |
| Сертификаты | ISO9001, UL, RoHS, IATF16949 (автомобильная промышленность) |
| МИНИМАЛЬНОЕ количество заказов | Гибкость (1 деталь для прототипов, масштабируемая до массового производства) |
| Форматы файлов | Форматы Gerber RS-274X, Eagle, AutoCAD DXF и собственные CAD |

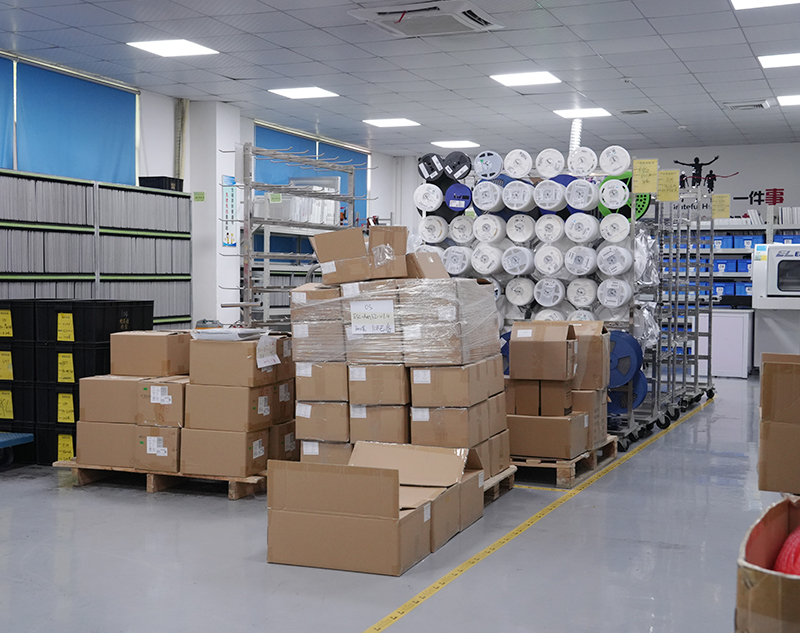

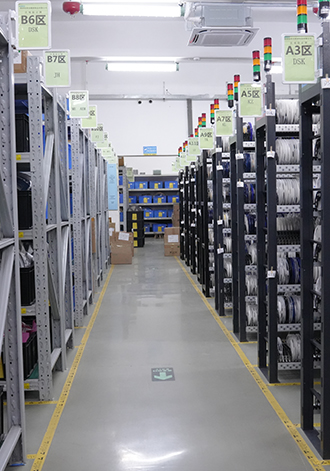

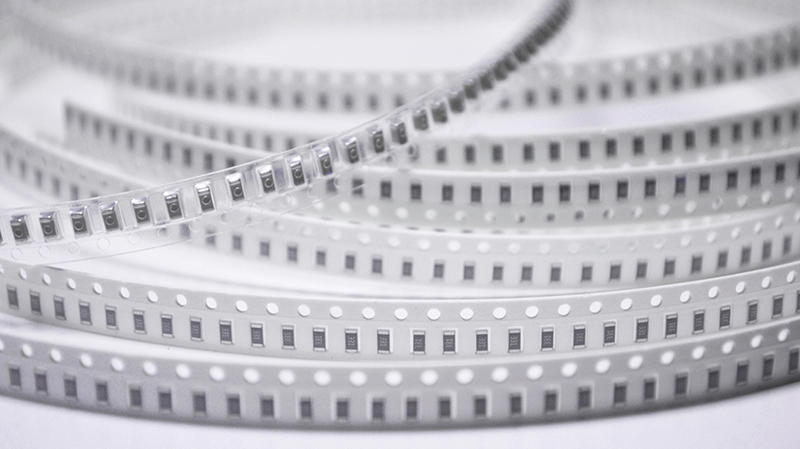

Поиск поставщиков компонентов
Наше основное конкурентное преимущество заключается в эффективном поиске компонентов для сборки печатных плат по всему миру. Мы создали надежную и хорошо зарекомендовавшую себя сеть поставщиков, охватывающую как внутренний, так и международный рынки, что позволяет нам обеспечивать высокое качество компонентов по конкурентоспособным ценам, снижать риски в цепочке поставок и удовлетворять разнообразные индивидуальные потребности наших клиентов...

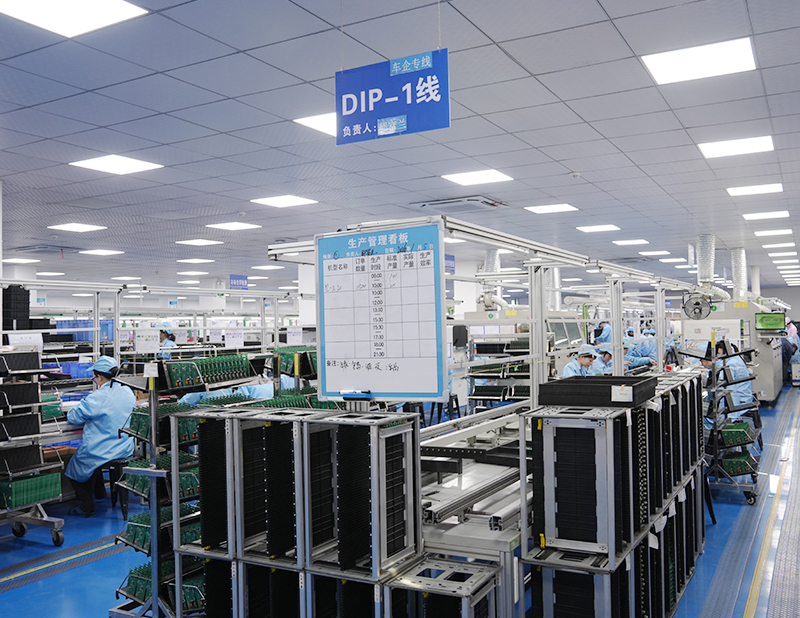

SMT и DIP-сборка

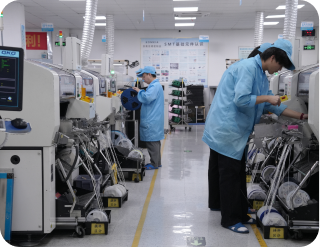

Мы производим высокоточную SMT- и DIP—сборку, опираясь на мощные производственные мощности, которые включают в себя 6 линий SMT, 3 подключаемые линии (DIP) и 2 производственные сборочные линии. Наши передовые линии, оснащенные для работы со сложными компонентами, такими как BGA и QFN, с исключительной точностью, обеспечивают эффективный и последовательный монтаж и пайку.
01SMT
02макать
SMT

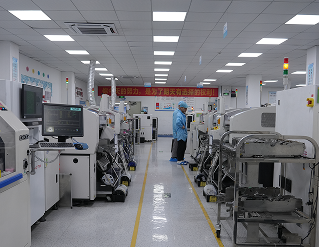

Технология поверхностного монтажа (SMT) является основой современного производства электроники, и мы в совершенстве овладели ею благодаря системе управления производством в режиме реального времени MES (Manufacturing Execution System), которая повышает точность, прослеживаемость и эффективность до ведущих в отрасли уровней.

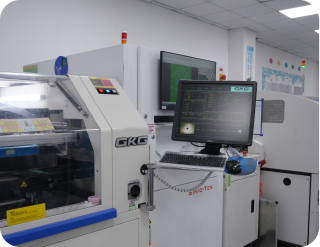

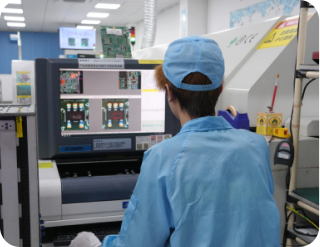

Наши производственные линии SMT оснащены лучшим в отрасли оборудованием, включая высокоскоростные станки для подбора и установки деталей, а также встроенные инструменты AOI и SPI (контроля паяльной пасты), которые позволяют выявлять дефекты в режиме реального времени. Это обеспечивает безупречное размещение SMD, BGA, QFN и других сложных компонентов даже при проектировании с ультратонким шагом.
Мы строго следуем протоколам контроля качества: от печати паяльной пастой по трафарету до пайки оплавлением и очистки после сборки - каждый этап соответствует стандартам IPC и индивидуальным требованиям заказчика. Независимо от того, требуется ли вам малообъемное прототипирование для проверки продукта или крупномасштабное производство для вывода на рынок, наши гибкие услуги SMT адаптируются к масштабу и срокам реализации вашего проекта.
От серийных образцов до массового производства мы поставляем индивидуальные SMT—решения для бытовой электроники, промышленного контроля, автомобилестроения и Интернета вещей - всегда в срок.
макать
Для компонентов, требующих превосходной механической прочности и термостойкости, сборка DIP (Dual In-line Package) является незаменимым дополнением к технологии SMT, и мы преуспеваем в этом.

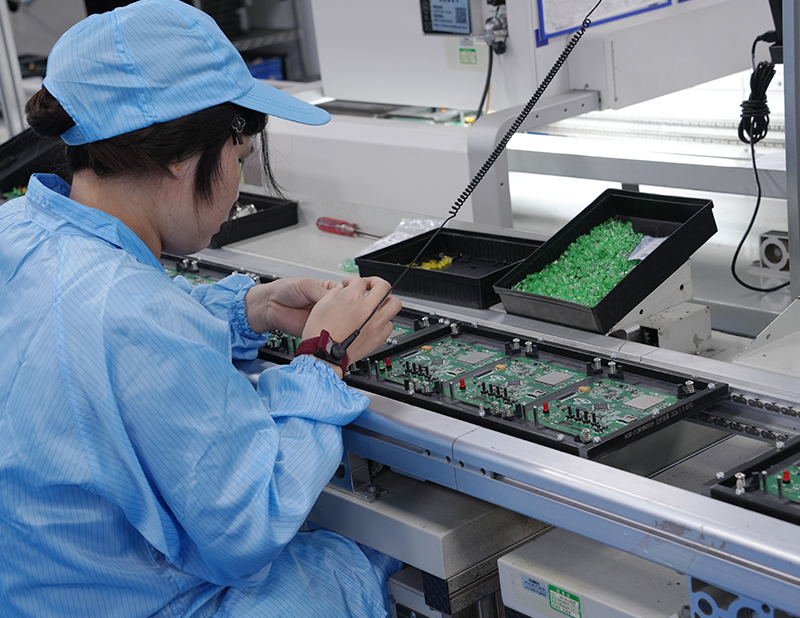

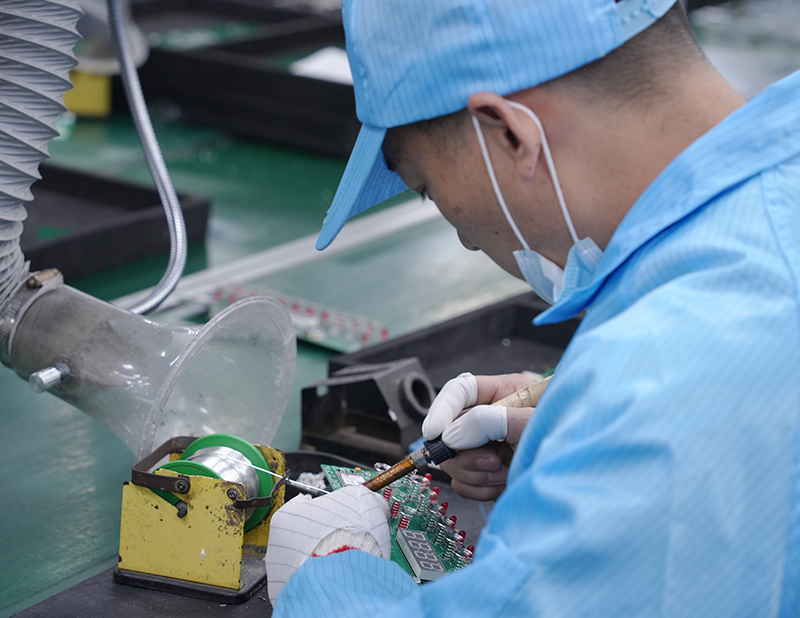

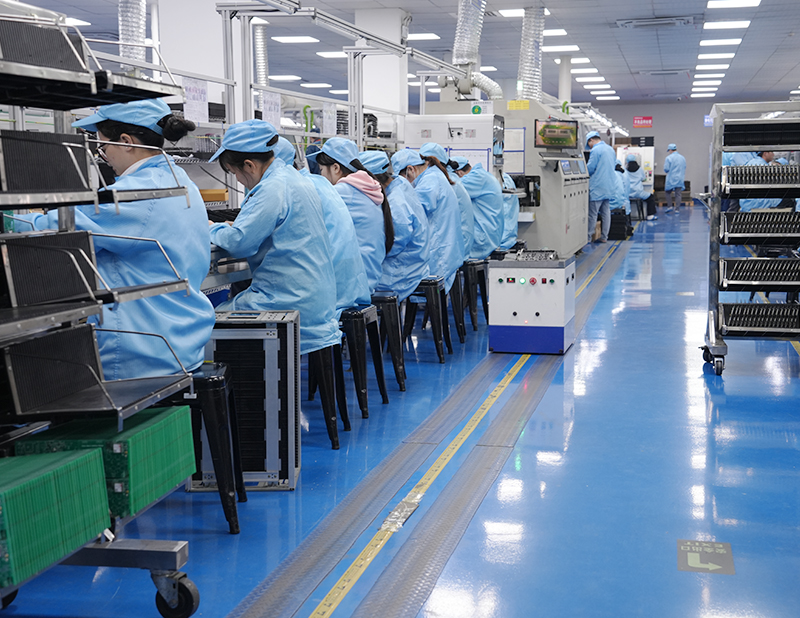

Наша производственная линия DIP сочетает в себе полуавтоматические инструменты для установки компонентов и квалифицированную ручную пайку для сложных сборок. Мы производим полный спектр компонентов со сквозными отверстиями, от небольших осевых резисторов до мощных реле и массивных радиаторов.
Каждый узел DIP проходит тщательный визуальный осмотр и электрические испытания в соответствии со стандартами IPC-A-610 класса 2/3, что соответствует требованиям промышленного контроля, аэрокосмической промышленности и автомобильной электроники. Независимо от того, требуется ли вам смешанная сборка SMT / DIP или автономная обработка методом DIP, мы адаптируем наши услуги к вашим проектным требованиям, объему и качеству.

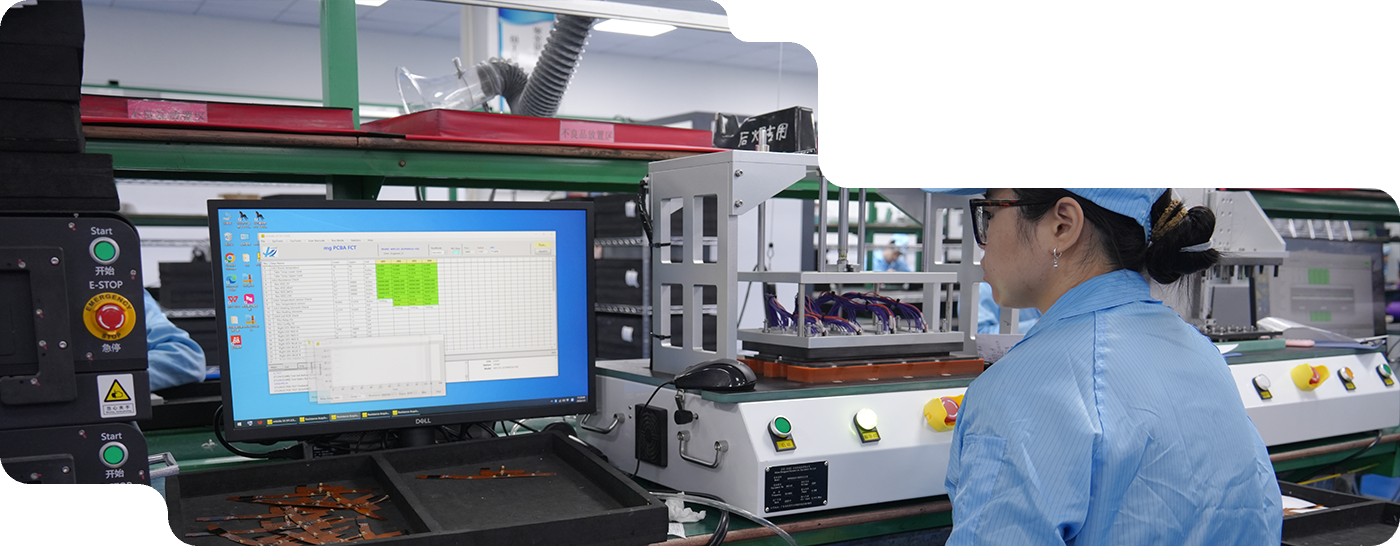

Программирование и функциональное тестирование
Начиная с загрузки встроенного ПО и заканчивая комплексной проверкой производительности, наши услуги по программированию печатных плат и функциональному тестированию разработаны таким образом, чтобы гарантировать точное соответствие каждой платы вашим проектным требованиям и надежную работу в реальных приложениях.
Мы предлагаем гибкие программные решения для всего спектра микроконтроллеров (MCU), микропроцессоров (MPU) и программируемых логических устройств (PLD).
В дополнение к нашим возможностям программирования, наши процессы функционального тестирования (FCT) имитируют реальные условия эксплуатации для проверки полной функциональности вашей печатной платы. Мы разрабатываем индивидуальные тестовые устройства и жгуты проводов в соответствии с требованиями вашего продукта, проводя тщательные проверки целостности сигнала, энергопотребления, совместимости с протоколами связи (например, CAN, Ethernet, I2C) и нагрузочной способности. Мы также предлагаем внутрисхемное тестирование (ICT) с учетом ваших конкретных требований.
Будь то бытовая электроника, промышленные системы управления, автомобильные компоненты или устройства Интернета вещей, наши услуги по программированию и функциональному тестированию соответствуют стандартам IPC и отраслевым требованиям. Мы гарантируем, что каждая печатная плата не только работает, но и работает идеально, что сокращает количество отказов в эксплуатации и ускоряет вывод вашей продукции на рынок.
Находите решения, А не только поставщиков
Если вы заинтересованы в наших услугах или ищете индивидуальные решения OEM и PCBA, пожалуйста, не стесняйтесь обращаться к нам. Мы надеемся на установление успешных деловых партнерских отношений с вами.
Поделитесь своими потребностями, получите бесплатное предложение

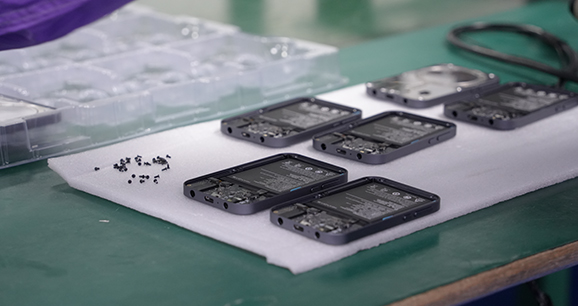

Сборка коробчатой сборки
Готовые решения от печатных плат до готовой продукции
Мы предлагаем комплексные решения для сборки блоков печатных плат, которые позволяют легко интегрировать ваши печатные платы с корпусами, изготовленными на заказ, прецизионными жгутами проводов и всеми необходимыми вспомогательными компонентами, оптимизируя цепочку поставок и сокращая время вывода на рынок.
Наши возможности по сборке коробок охватывают весь спектр потребностей в сборке: от точного изготовления жгутов проводов (включая прокладку кабелей по индивидуальному заказу, обжим разъемов и тестирование изоляции) до интеграции механических деталей (корпусов, радиаторов, кронштейнов), источников питания, датчиков и компонентов пользовательского интерфейса (кнопок, дисплеев, светодиодов). Мы тщательно продумываем каждый шаг — от комплектации и закупки компонентов до сборки узлов, интеграции конечного продукта и маркировки.
Обслуживание прототипов и массовое производство
Наша служба массового производства отличается стабильными поставками в больших объемах, неизменным качеством и строгим контролем качества, что закладывает прочную основу для успеха вашего крупномасштабного проекта.
